Кронштейн «Вайпер» под коллиматорный прицел
вместо прицельной планки на АК

производства компании "AKADEMIA"

Юрий Максимов
фото автора




Коллиматорный прицел Р1х20 на кронштейне "Вайпер"





Официальный сайт
научно-технической компании "AKADEMIA"


Коллиматорный прицел на «калашникове» уже стал нормой для практических стрелков и определённых категорий сотрудников силовых структур. Основная проблема в данном случае кроется в способе монтажа оптики. Боковое крепление прицела по-прежнему распространено, но в целом ряде случаев неприемлемо увеличение массы и поперечных габаритов оружия. Да и не на всех АК можно использовать боковой кронштейн: на АКМ и обычных старых АК74 боковая планка просто отсутствует, а её установка требует как специального оборудования, так и соответствующих навыков.

Наиболее простым способом установки коллиматора на любой АК является установка кронштейна с планкой «вивер» на место штатной прицельной планки. Идея не нова и уже «обкатана» как производителями, так и стрелками. Как правило, монтаж такого крепления занимает всего несколько минут, а главное – не надо ничего пилить или сверлить. Кронштейн такой конструкции имеет незначительную массу (несопоставимую с массой бокового кронштейна) и вполне уверенно «держит» коллиматорные прицелы малого и среднего формата.



Кронштейн "Вайпер" на оружии, ракурсы




Неудивительно, что свой вариант такого кронштейна предложила и московская компания «Академия», с продукцией которой я знаком уже довольно давно. Новое «академическое» изделие называется «Вайпер» и поставляется в следующей комплектации: сам кронштейн из прочного алюминиевого сплава (Д16Т), прижимной элемент (фигурная шайба из стали), винт М4 с головкой под шестигранный торцевой ключ, ещё один (малый) регулировочный винт и два соответствующих ключа. Общая длина изделия - 146 мм, масса в сборе – 54 грамма. Розничная цена «Вайпера» на март 2017 года – в пределах 2200 рублей.



Кронштейн "Вайпер" с прижмным элементом перед установкой на оружие (при установке элемент снимается)





Передняя часть "Вайпера, вид снизу и сверху.
Хорошо виден малый регулирующий винт




Качество изготовления кронштейна – на высоком уровне, покрытие матовое чёрное, достаточно прочное. Крепление «Вайпера» осуществляется в колодку механического прицела. После демонтажа прицельной планки и её пружины в колодку на пальце вводится прижимной элемент, к которому и прикручивается установленный сверху кронштейн. После этого нужно аккуратно закрутить до упора маленький потайной винт, который «выбирает» передний зазор. Всё. Боковая стяжка (фиксация) через отверстия под цапфы прицельной планки не предусмотрена. Судя по всему, это связано как с патентными ограничениями, так и достаточной прочностью конструкции «Вайпера».



Монтаж кронштейна




Для тестовой стрельбы я использовал компактный коллиматор Р1х20 производства ВОМЗ. Крупные «утюги» вроде различных EOTech на таком кронштейне смотрятся как седло на корове, да и сами по себе калики в формате «микро» мне нравятся больше всего. Понимаю, что тяжёлый прицел имеет больше шансов «разболтать» любой кронштейн, но у меня такой задачи изначально просто не стояло.

Отстрел примерно 80 патронов в упражнениях по практической стрельбе на дистанциях от 15 до 100 м не выявил каких-либо деформаций кронштейна или его элементов. Не было замечено и смещения СТП. Высота прицельной линии дискомфорта не вызывает и будет наиболее оптимальна для карабинов с прикладами, имеющими завышенную ось. Я не использовал фиксатор резьбы, но при долгосрочной установке это будет нелишним. При снятом прицеле возможна стрельба через прорезь в «вивере» кронштейна, но для этого необходима пристрелка оружия.



"Вайпер" на оружии сразу после монтажа




Монтаж или демонтаж «Вайпера» занимает от силы 3 минуты (при наличии опыта снятия и установки автоматной прицельной планки). При установке тяжёлых прицелов (в т.ч. – длиннофокусных «скаутов», благо длина «вивера» «Вайпера» это позволяет) можно по шаблону через отверстия для цапф в колодке прицела просверлить тело кронштейна поперёк и установить поперечный стяжной винт в качестве дополнительного фиксатора. Но это вопрос больше философский, т.к. кронштейны такого типа для больших нагрузок не предназначены изначально. При использовании компактного коллиматора лишнюю длину «вивера» у «Вейпера» можно просто отпилить (торец закрасить маркером или зачернить специальным составом).

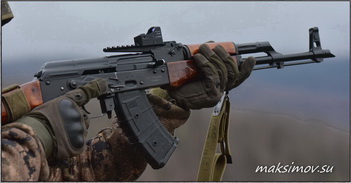

Кронштейн "Вайпер" в работе








Статья опубликована в марте 2017 года
